JXB/JGB型純機械液壓過速保護裝置

一、概述

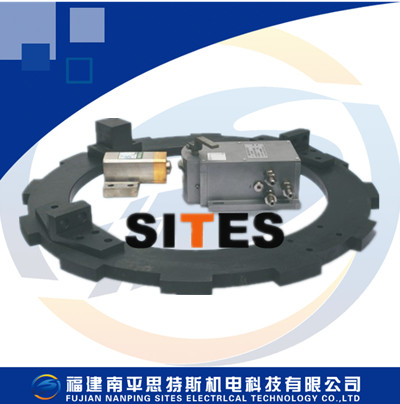

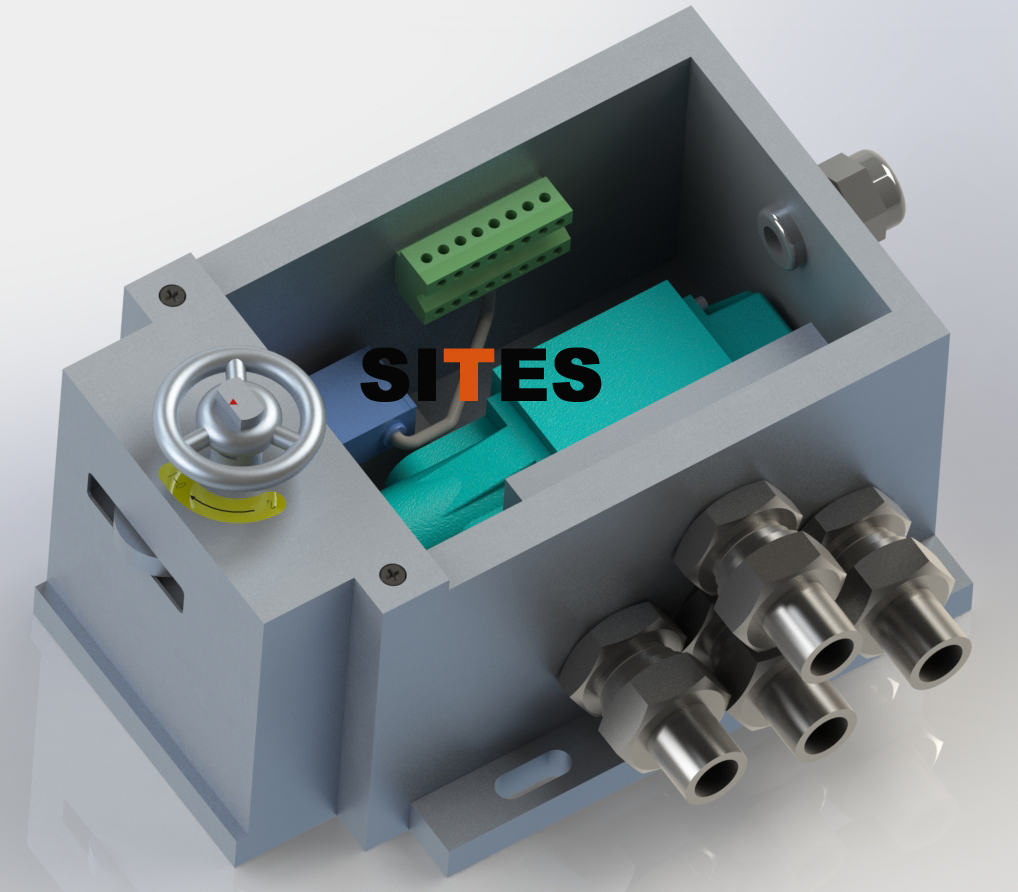

JXB/JGB型純機械液壓過速保護裝置是思特斯公司融合國外同類產品的優點，結合水電站實際情況優化設計、自主開發的高新技術產品。它主要由過速探測器、過速保護器組成，是大型旋轉設備的純機械無源過速保護裝置，可用作水輪發電機組的過速保護。當水輪發電機組轉速升高到過速保護設定值，而此時水電站轉速信號裝置或電源系統以及調速系統等發生故障，無法實現水輪發電機組的調速和停機，JXB機械液壓過速保護裝置可利用油壓裝置油壓切換油路，通過液壓系統關閉軸流、混流、貫流式水輪發電機組的導葉機構或沖擊式水輪發電機組的折向器，實現機組停機，防止機組發生飛逸事故，確保水輪發電機的安全運行。

二、技術參數

    ■ 水輪機組類型：軸流式、混流式、貫流式、沖擊式機組

    ■ 主軸直徑范圍：100-2000mm

    ■ 額定轉速范圍：50-1000rpm

    ■ 動作轉速范圍：70～1500rpm

    ■ 主軸旋轉方向：順時針

    ■ 接口方式：焊管、卡套、擴口

    ■ 接口尺寸：JXB-6 默認為焊管Φ10   JXB-10默認為焊管Φ18

    ■ 連接方式：卡套式管接頭或焊接式管接頭

    ■ 接點型式：無源接點，JXB-6為一組SPDT    JXB-10為兩組SPDT

    ■ 接點容量：5A/AC220V    0.5A/DC220V

    ■ 通徑：DN6   DN10

    ■ 安裝距離：δ=6，用產品附帶的塞尺測量

    ■ 動作誤差：≤3%

三、選型說明

       規格參數選型請在線聯系客服或電話聯系我們，可訂制所有非標尺寸滿足要求。
