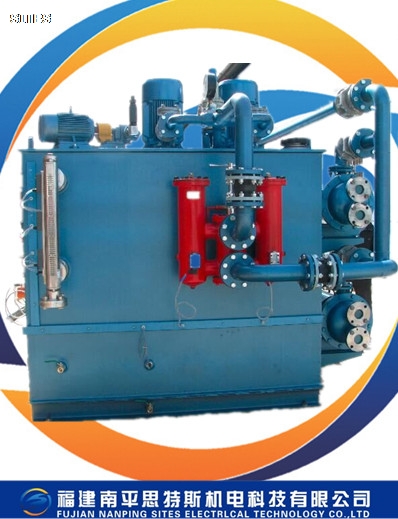

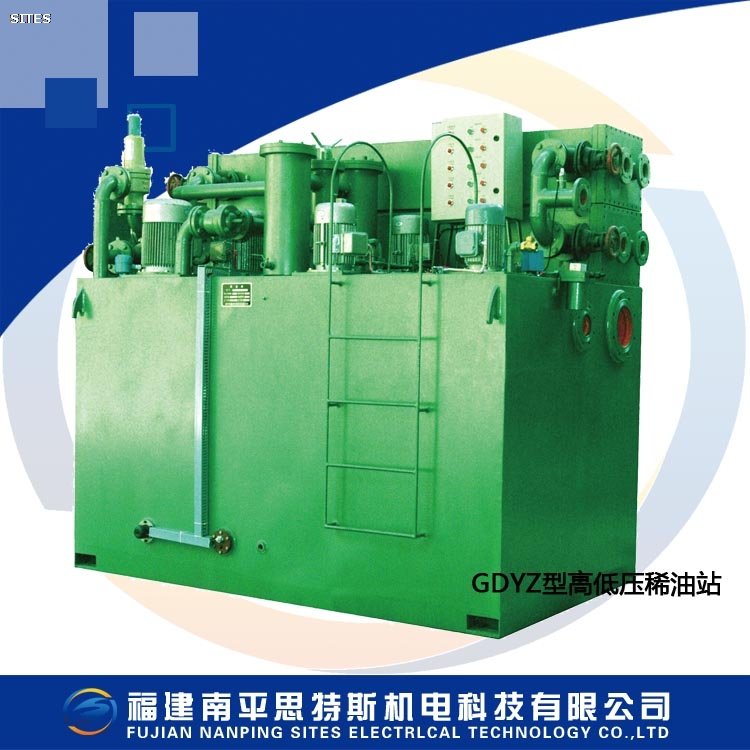

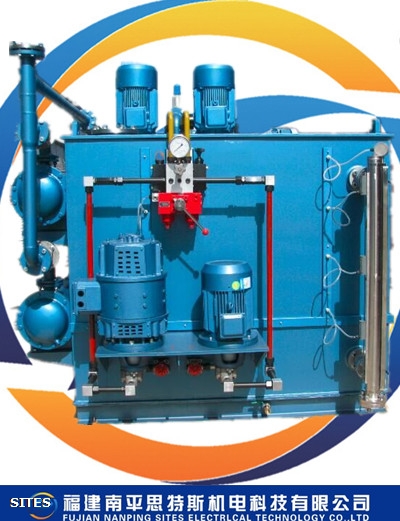

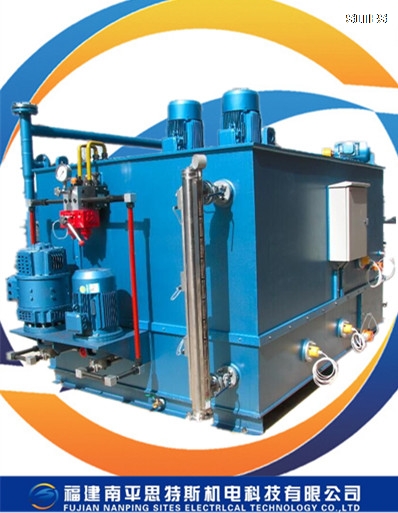

GDYZ高低壓稀油站

       本稀油站由回油箱，低壓油泵裝置、高壓油泵裝置、截止閥，雙筒網式濾油器，冷卻器，電加熱器及端子箱等組成。用來存貯冷卻油和向重力油箱加油，實現冷卻油系統正常循環。
       稀油站工作介質粘度等級為N22～N320的工業潤滑油，公稱壓力為0.4MPa，過濾精度0.08～0.12mm，冷卻水溫度為≤30℃，冷卻水壓為0.2～0.3MPa，冷卻器進油溫度為50℃，溫降7～8℃。
◇ 特點
       將油泵浸泡在油中，克服了由于油泵長時間沒有工作，管路中形成真空，而產生油泵無法起泵。并設有備用泵，可保證連續供油。
       采用雙筒網式過濾器，可以在不停機的情況下進行濾芯的清洗和更換。
       采用板式換熱器，占地面積小，散熱損失小，重量輕。
       采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。
       油泵組采用面蓋上插入式安裝方式，維護方便。
       本稀油配有WX液位信號器、9111型液位變送器和YHX油混水信號器等自動化元件，可實現自動控制和事故報警。
       加熱油部分與主油箱分離，保證加熱時不破壞系統油質。
◇ 工作原理
      工作時，油液由齒輪泵從油箱中吸出，經單向截止閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，可通過壓力調節器控制，備用泵自動開啟，與工作泵一起工作，直到恢復正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則可通過另一壓力調節器控制，發出事故警報信號。
      雙筒網式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在出口處壓力表，當壓差超過0.05MPa，人工換向，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。
     稀油站出油口與回油箱各裝有測溫電阻，可對油溫進行監測。當油溫到達最低點時，人工開啟油用電加熱器進行加熱，當油溫升至最高點時，自動切斷油用電加熱器，停止加熱。
